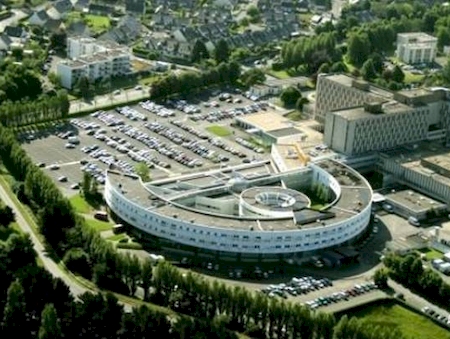

Etude EXE Electricité – REVIT- BIM- Centre hospitalier Yves-le Foll à Saint Brieuc (22)-Nouvelle installations des activités ambulatoires

Le Projet :

Il s’agit de la Construction de nouvelles installations d’activités ambulatoires sur le site occupé de l’hôpital de Saint BRIEUC.

Le nouveau bâtiment vient se coller contre deux bâtiments existants en partie rénovés. Le client a fait appel à nous pour reprendre et finir les plans, schémas et note de calcul BT.

En effet les premiers plans avaient été réalisés sans tenir compte des zones Public / Non public, des locaux à risques Incendie et des locaux médicaux (NFC 15-211).

De plus, la Note de calcul devait intégrer les différents Secours GE sur la HT et onduleurs pour le réseau HQ.

Pour réaliser cette prestation nous disposions du synoptique HT/BT, d’un schéma type validé par le CH à reprendre, de la maquette 3D avec le câblage à corriger.

En électricité Courant fort :

Nous avons réalisé :

• Les Notes de calcul BT.

La correction des notes de calcul Caneco afin de valider nos schémas d’armoires.

Deux Postes HT/BT étaient impactés. Le Poste D et le Poste B avec chacun 2 transfos de 1600kVA. Nous avons refait les NdC en y intégrant la Pcc mini HT des Secours GE et en reprenant les onduleurs afin de valider le réseau HQ.

• Les 33 schémas :

Nous avons réalisé les schémas des TGS D et B ainsi que les armoires divisionnaires sur le logiciel SEE ELECTRICALL (IGE) pour lequel nous avons développé notre propre base de travail (environnement).

Nous sommes partis d’un principe de schéma validé par le CH que nous avons corrigé. Ensuite, après correction des plans de câblage, nous avons créés tous les schémas par rapport à ces plans.

• Les Plans de câblage Eclairage, Prises de Courant et Forces Motrices sur Révit.

Nous avons repris entièrement le câblage sur Révit (étiquette de circuit + câbles entre les boites et équipements).

Pour cela, nous avons ajouté sur la maquette 3D les différents zonings : Non Public, locaux à risque Incendie et locaux médicaux (NFC 15-211).

Ensuite nous avons utilisé nos étiquettes « intelligentes » avec les numéros de circuits spécifiques pour bien différencier rapidement les zones publiques, non publiques, à risques et médicales.

Du coup, les vérifications et les risques d’erreurs sont considérablement minimisés avec cette méthode de travail.

Les étiquettes Elec donnent, en lecture directe, le nom du tableau d’origine, le n° du circuit et le type / section du câble.

En cas de hauteur d’installation particulière, une étiquette de plus donne l’altimétrie, pour la cuisine du restaurant, par exemple.

Contraintes et rendus sur le projet :

• Pas de contrainte particulière

• Par contre, le CH a modifié l’implantation de certains équipements en cours d’étude, nous obligeant à reprendre nos plans et schémas dans un délais très court.

Heureusement, nous disposons de ressources conséquentes pour pouvoir faire face à ce type de situation.

• Toute l’étude a été réalisée en un temps très court (2 mois et demi).

Résultat de la mission :

Le client a apprécié notre réactivité et la qualité des documents que nous lui avons fournis et qui lui ont permis de réaliser son chantier en optimisant ses coûts de main d’œuvre et de matériel.

De plus, notre reprise a permis de corriger les différents points soulevés par le bureau de contrôle.

Notre client envisage de nous confier d’autres études.
