Batiment tertiaire LA NORMA - Etudes d'exécution CVC / Plomberie pour la Construction d’un Bâtiment Tertiaire LA NORMA à Paris (92) pour la Société EIFFAGE ENERGIE THERMIE IDF.

Vous recherchez un prestataire de service pour la réalisation de votre étude d'exécution en Electricité, CVC, Plomberie ?

L’ensemble de ce projet immobilier comprend :

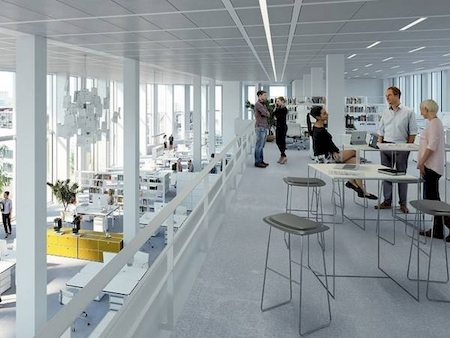

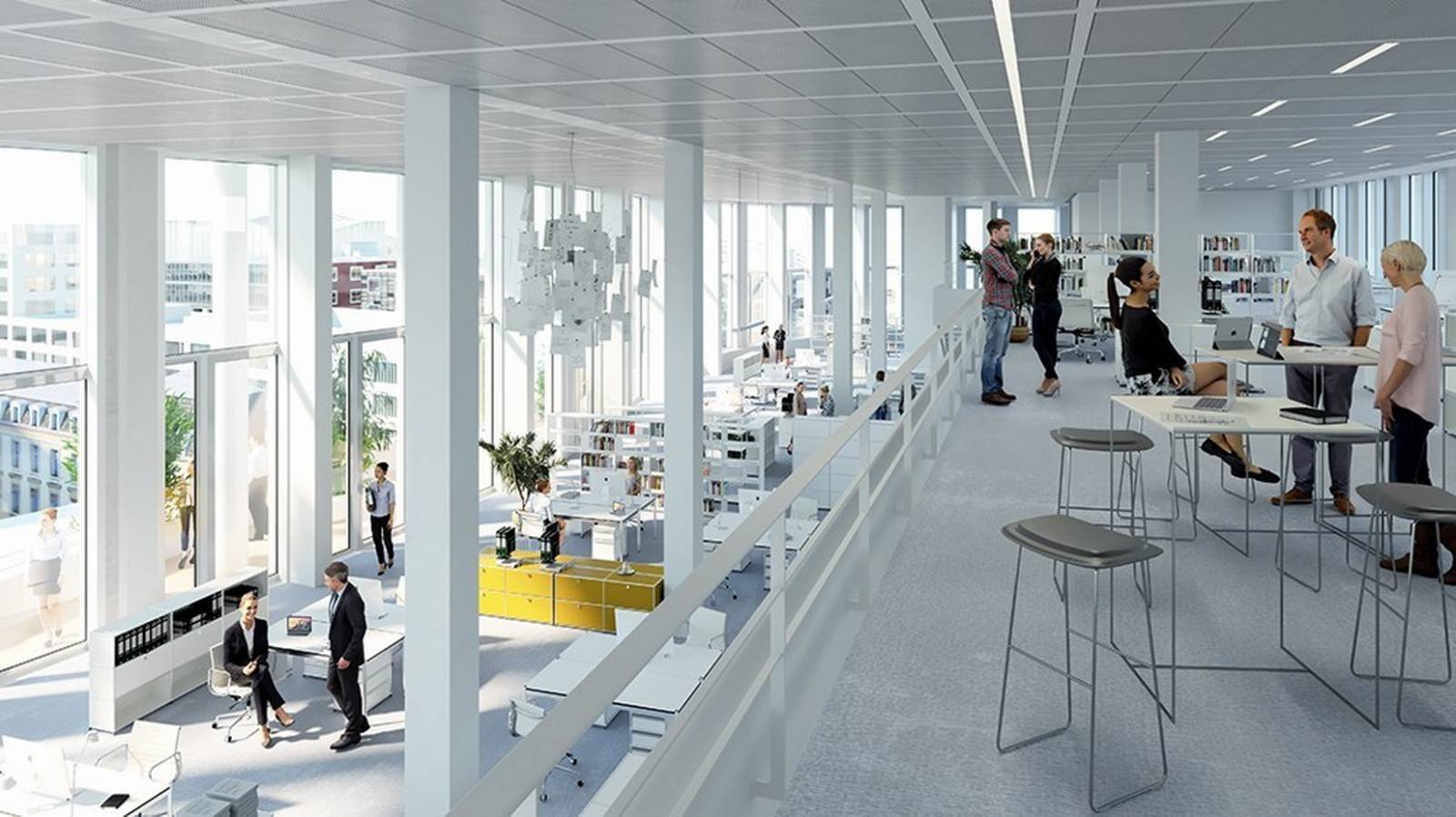

• Une partie bureau / salle de réunion

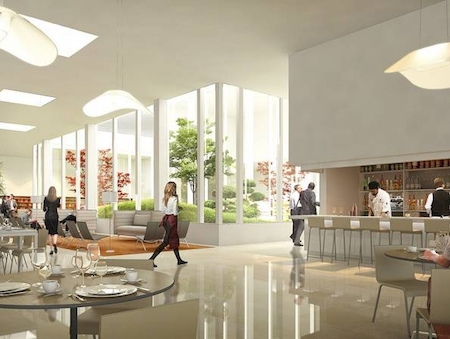

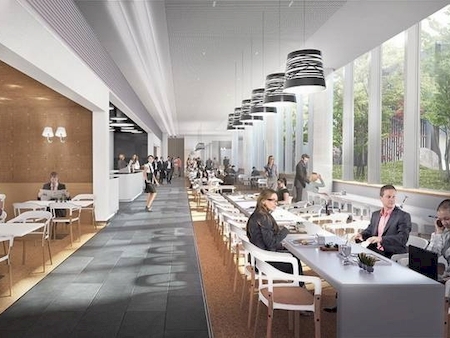

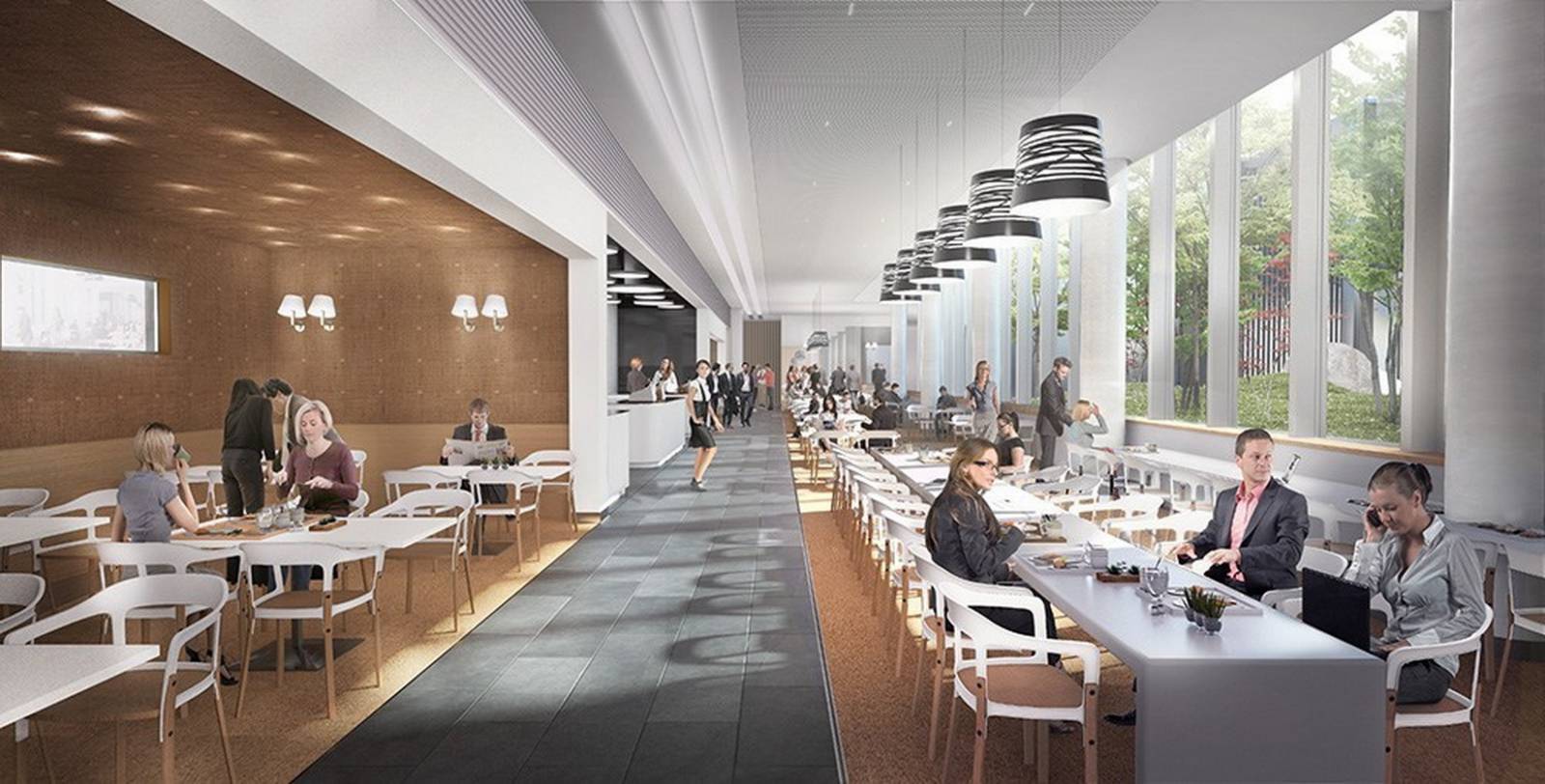

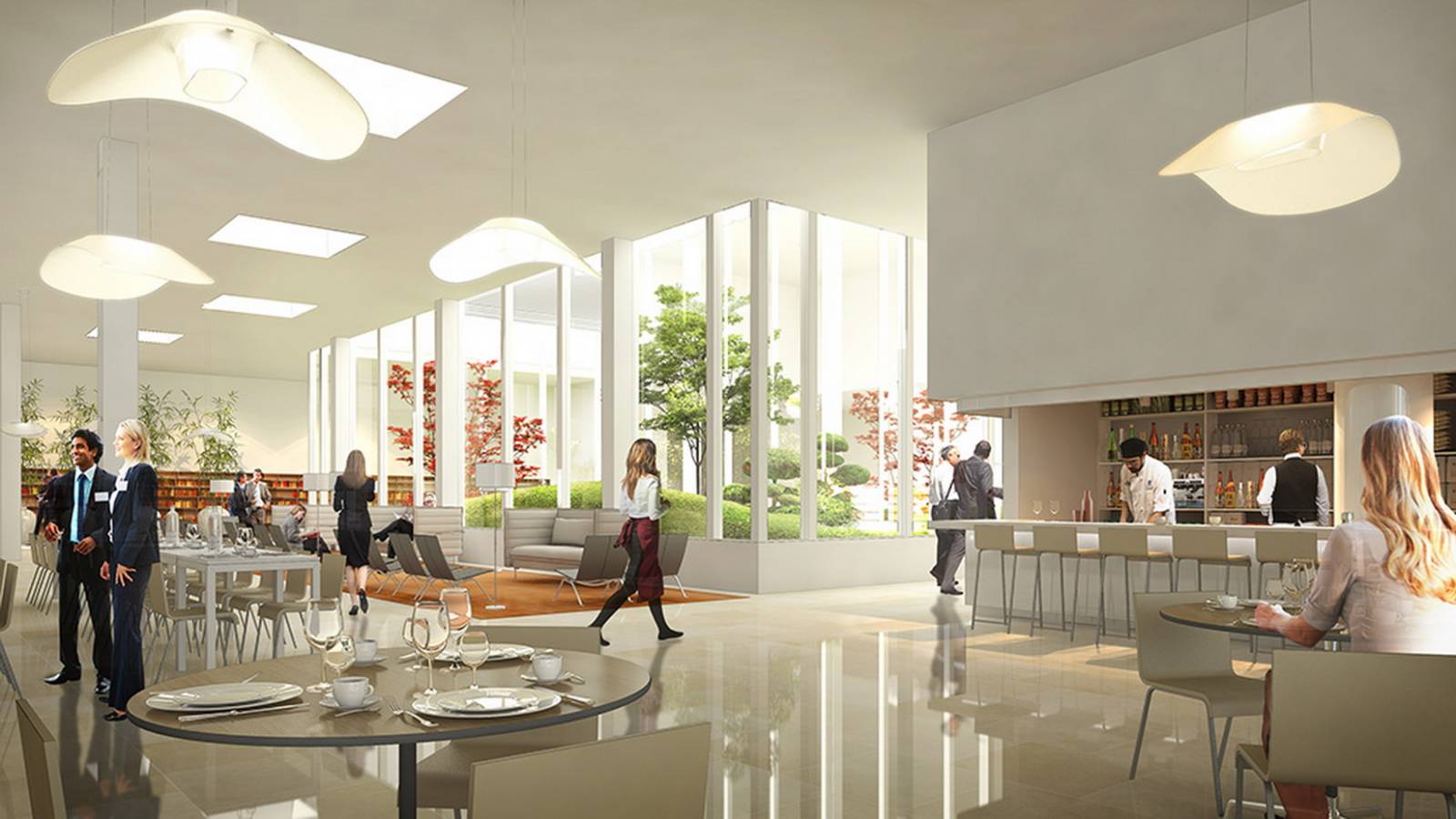

• Une partie RIE (restaurant inter-entreprise)
• Une partie sous-sol (parking + locaux techniques)
• Une partie locaux techniques

 L’étude d’exécution a duré près de 1 an et demi.

Les contraintes inhérentes au projet étaient importantes.

L’implantation des terminaux (caniveaux chauffant et ventilo-convecteur) devait tenir compte des contraintes suivantes :

• Division du projet en 2 lots (A, B). Chaque lot est divisé par étage avec deux lots par étage. Il était important de prévoir une divisibilité locative par niveau et par lot suivant d’un découpage fourni.
• Implantation de réserve pour salle de réunion (10% de la surface utile du lot).
• Implantation par trame de faux plafond de ventilo-convecteur en respectant différentes possibilités de cloisonnement (bureaux fermés et/ou implantation salle de réunion)
• L’ensemble des locaux techniques a été réalisé à l’aide du logiciel REVIT que nous utilisons depuis 2013.

La production frigorifique et calorifique nécessaire aux besoins de rafraichissement et de chauffage de l’immeuble est assurée au moyen d’une sous-station CICEO (concessionnaire réseau du réseau urbain).

Le régime d’eau glacée secondaire sera distribué en 6°C/17°C maxi. A partir des vannes d’isolement de l’échangeur, un collecteur alimentera les différents réseaux de distribution. Les réseaux secondaires sont :

• Réseau CTA
• Réseau Ventilo-convecteur
• Réseau plancher réversible
• Réseau laissé en attente pour le GF cuisiniste
• Réseau laissé en attente pour les LTE Preneurs

A partir des échangeurs de chaleur du concessionnaire, les réseaux de distribution secondaires (85°C/60°C) desserviront :

• Les CTA bureaux et services généraux
• La production ECS RIE
• Les ventilo-convecteurs
• Caniveaux chauffants
• Le plancher réversible

Les réseaux de ventilation assurant le renouvellement en air neuf des locaux (traitement par CTA) tiennent également compte de la division du projet.

Il a fallu concevoir tout le désenfumage des bureaux, du restaurant mais également du parking.

Nous disposons des ressources suffisantes (17 collaborateurs) et de l'expérience nécessaire (21 ans aujourd’hui) pour mener à bien ce type de mission.

Documents rendus sur ce projet :

• Nous avons réalisé les notes de calcul :

• Bilan RT.
• Bilan thermique.
• Hydrauliques
• Aérauliques
• Désenfumage

• Nous avons réalisé les plans d’implantation 2D avec le logiciel AUTOCAD.
• Ces notes de calculs nous ont permis de dimensionner et de réaliser les plans d'exécution des réseaux aérauliques et hydrauliques du projet.
• Nous avons réalisé les plans d’exécutions 3D des Locaux techniques hydrauliques, CVC, aérauliques avec le logiciel REVIT.
• Nous avons également créé les plans de réservation.
• Nous avons participé aux études de synthèse avec les autres lots au sein de la cellule synthèse basée à Paris. Lors de ces réunions des problèmes de passage des réseaux étaient soulevés et des solutions techniques étaient proposées.
• Le chargé d’affaire était présent chaque semaine à Paris pour participer à ces réunions et faire le lien entre la cellule synthèse et notre équipe sur Toulouse.
• Enfin nous avons créé tous les synoptiques CVC et Plomberie avec le logiciel AUTOCAD.
• Le suivi des études sera assuré par nos équipes jusqu’à la réception du chantier, pour laquelle nous réaliserons les plans DOE.

• Notre client vient de nous missionner au mois d’avril 2019 pour réaliser les études d’exécution de la phase 2 qui prend en compte les aménagements réalisés pour les preneurs.

• Résultat de la mission :

• Le client nous a félicité pour notre réactivité et la qualité des documents que nous lui avons fournis et qui lui ont permis de réaliser son chantier en optimisant ses coûts de main d’œuvre et de matériel.
